OTR Reifen im Bergbau: So wählen Sie den richtigen Reifen für jede Anwendung
Dieser Artikel wurde von Anne Bouwmeester verfasst
Anne Bouwmeester ist Business Unit Manager OTR & Industrial Tyres bei Heuver und verantwortlich für die OTR- und Industriereifenaktivitäten. Gemeinsam mit dem Heuver OTR-Team unterstützt er Kunden im Bergbau und im Erdbewegungsbereich mit praxisorientierten und technisch fundierten Reifenlösungen. Ziel ist es, maximale Einsatzzeiten und zuverlässige Leistung auch unter härtesten Bedingungen zu gewährleisten.
Warum Bergbaureifen eine eigene Kategorie sind
Reifen im Bergbau gehören zu den anspruchsvollsten Anwendungen im Bereich OTR- und EM-Reifen (Earthmover-Reifen). Starre Muldenkipper (Rigid Dump Trucks), knickgelenkte Muldenkipper, Radlader sowie Untertagefahrzeuge stellen extreme Anforderungen an Tragfähigkeit, Hitzebeständigkeit, Schnitt- und Stoßbeanspruchung sowie Verschleiß.
Hersteller definieren für Erdbewegungsanwendungen ausdrücklich die Kombination aus Heat-Resistance, Cut-Resistance und Wear-Resistance als zentrale Auswahlkriterien und sprechen in schweren Anwendungen häufig von Widerstand gegen Cuts und Chipping.
Die Reifenwahl im Bergbau ist daher immer ein Kompromiss: Mehr Gummi und mehr Schutz erhöhen in der Regel die Lebensdauer, führen jedoch gleichzeitig zu stärkerer Wärmeentwicklung. Diese Balance entscheidet darüber, ob ein Reifen unter realen Einsatzbedingungen wirtschaftlich arbeitet.
Fazit: Bergbaureifen werden nicht allein nach Profil ausgewählt, sondern nach dem Zusammenspiel von Hitzebeständigkeit, Verschleißfestigkeit sowie Schnitt- und Stoßbeständigkeit in Verbindung mit der Produktivität vor Ort.
Tagebau und Untertagebau erfordern unterschiedliche Ansätze
Im Tagebau liegt der Fokus vor allem auf Transportleistung, Wärmemanagement und Einsatzdauer. Entscheidende Faktoren sind Last, Geschwindigkeit, Strecke und TKPH (Tonnenkilometer pro Stunde). Die Leistungsfähigkeit des Reifens muss zur Belastung vor Ort passen; ist dies nicht der Fall, steigt das Risiko von Überhitzung und vorzeitigem Reifenausfall erheblich.
Im Untertagebau stehen hingegen Robustheit, Traktion, Stabilität und Schutz vor Beschädigungen im Vordergrund. Untertage-Reifen werden gezielt auf hohe Schnittfestigkeit, Stabilität und Traktion ausgelegt.
Fazit: Im Tagebau stehen Wärmebeherrschung und Produktivität im Fokus, während im Untertagebau der Schutz vor Beschädigungen und hohe mechanische Belastbarkeit entscheidend sind.
Was bedeuten E- und L-Codes?
Die internationale OTR-Klassifizierung verwendet Buchstaben für die Anwendung und Zahlen für die Profilart.
- E = Earthmoving / Transport
- L = Loader / Dozer
- E3 / L3 = Standardprofil (100 %)
- E4 / L4 = Tiefprofil (150 %)
- L5 = Extra-Tiefprofil (250 %)
Fazit: E- und L-Codes bilden die technische Grundlage, die endgültige Reifenwahl erfolgt jedoch immer anhand von Einsatz, Einsatzbedingungen und Mischung.
Der Untergrund bestimmt die Profilwahl

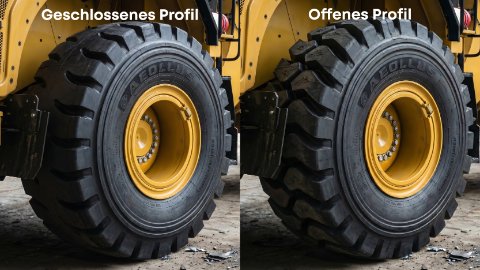

Der Untergrund entscheidet in der Praxis darüber, ob Traktion oder Schutz im Vordergrund steht. Im Bergbau wird häufig zwischen einem offenen Profil (Self-Cleaning Tread) und einem geschlossenen, kompakten Profil (Closed Tread) unterschieden.
Ein offenes Profil wird auf weichen oder schlammigen Untergründen eingesetzt, wo Traktion und Selbstreinigung entscheidend sind.
Ein geschlossenes, kompaktes Profil wird auf harten, felsigen oder aggressiven Untergründen bevorzugt, da es besseren Schutz vor Schnitten, Abplatzungen (Chipping) und Steineindringung bietet. Aeolus zeigt dies deutlich mit AL519 Self-Cleaning-Profilen für schlammige Einsatzorte und AL53/AL518 geschlossenen Profilen für felsige Bedingungen.
Dies ist besonders wichtig in Bereichen mit scharfkantigem Material, etwa an Ladezonen oder im Bereich von Brechern (Crusher). Dort sind offenere Profile anfälliger für Beschädigungen.
Fazit: Je aggressiver die Einsatzbedingungen, desto wichtiger sind ein geschlossenes Profil und zusätzlicher Schutz.
Die Mischung ist oft der entscheidende Faktor
Mindestens genauso wichtig wie das Profil ist die Mischung. Sie bestimmt das Verhalten des Reifens bei Hitze, Verschleiß und Schnittbelastung.
Im Tagebau spielt TKPH eine zentrale Rolle. Die Mischung muss zur Belastung und Durchschnittsgeschwindigkeit der Einsatzstelle passen. Ist der Reifen thermisch nicht geeignet, führt dies zu Überhitzung und vorzeitigem Ausfall.
In aggressiven Einsatzbedingungen verschiebt sich der Fokus auf schnittresistente Mischungen (Cut-Resistant Compounds) und zusätzlichen Schutz. Hersteller wie Bridgestone setzen hier gezielt auf spezielle Mischungen sowie verstärkte Seitenwände und Sidewall Protectors für höhere Widerstandsfähigkeit gegen Schnitte und Abplatzungen.
In der Praxis handelt es sich meist um eine Kombination verschiedener Eigenschaften, abgestimmt auf den jeweiligen Einsatz.
Fazit: Im Bergbau wird nicht nur das Profil gewählt, sondern vor allem eine Mischung, die entweder auf Wärmebelastung oder maximalen Schutz ausgelegt ist.
Die Seitenwand nicht unterschätzen

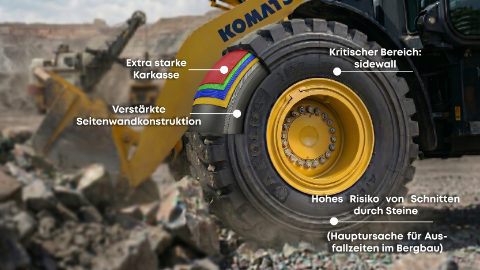

Die Seitenwand ist bei schweren Bergbauanwendungen ein besonders kritischer Bereich. Scharfkantige Steine und Materialreste führen hier häufig zu Beschädigungen und damit zu Ausfällen.
Deshalb setzen Hersteller gezielt auf verstärkte Seitenwände, robuste Karkassen und integrierte Sidewall Protection-Lösungen sowie Sidewall Protectors, um Schäden zu reduzieren.
Fazit: Wer nur auf Profiltiefe achtet und die Seitenwand vernachlässigt, übersieht eine der häufigsten Ausfallursachen im Bergbau.
Radialreifen sind der Standard im modernen Bergbau
Im modernen Bergbau sind Radialreifen der Standard. Sie bieten bessere Wärmeableitung, höhere Produktivität und geringere Kosten pro Stunde. Hersteller wie Michelin positionieren ihre Earthmover-Reifen gezielt als Radialreifen.
Diagonalreifen (Bias) werden weiterhin eingesetzt, jedoch vor allem in speziellen Anwendungen mit niedrigen Geschwindigkeiten, kurzen Zyklen oder extrem schnittintensiven Bedingungen.
Fazit: Radialreifen sind der Standard, Diagonalreifen eine gezielte Wahl für spezielle Anwendungen.
Reifenmanagement ist entscheidend
Selbst der beste Reifen funktioniert nicht ohne richtiges Management. Wichtige Faktoren sind:
- korrekter Luftdruck
- gleichmäßige Beladung
- Zustand und Wartung der Transportwege (Haul Roads)
- Überwachung der Reifentemperatur
Fazit: Die Leistung von Bergbaureifen wird ebenso stark durch das Management bestimmt wie durch die Produktwahl.
Heuver Empfehlung: So wählen Sie den richtigen Reifen im Bergbau
Die richtige Reifenwahl im Bergbau basiert auf fünf zentralen Fragen:
- handelt es sich um Tagebau oder Untertagebau?
- wie aggressiv ist der Untergrund (Verschleiß, Impact oder Schnitte)?
- steht Traktion oder Schutz im Vordergrund?
- welcher TKPH-Wert gilt für die Einsatzbedingungen?
- ist zusätzlicher Seitenwandschutz erforderlich?
Bei Heuver betrachten wir daher nicht nur Dimension und Profil, sondern vor allem Kosten pro Stunde, Ausfallrisiken und die tatsächlichen Einsatz- und Betriebsbedingungen im Tagebau oder Untertagebau.
Fazit: Die beste Reifenwahl ergibt sich aus der Kombination von Profil, Mischung, Einsatzbelastung und Seitenwandschutz.
FAQ
Was bedeuten L3, L4 und L5?
L3 steht für Standardprofil (100 %), L4 für Tiefprofil (150 %) und L5 für Extra-Tiefprofil (250 %).
Was ist im Tagebau wichtiger: Traktion oder Schutz?
Das hängt von den Einsatzbedingungen ab. Auf weichem Untergrund ist Traktion entscheidend, auf felsigem Untergrund steht der Schutz im Vordergrund.
Warum ist TKPH so wichtig?
TKPH zeigt, ob ein Reifen thermisch zur Belastung und Geschwindigkeit passt. Ist dies nicht der Fall, kann es zu Überhitzung und vorzeitigem Ausfall kommen.
Warum ist die Seitenwand so wichtig?
Beschädigungen an der Seitenwand gehören zu den häufigsten Ursachen für Reifenausfälle im Bergbau. Deshalb setzen Hersteller auf verstärkte Konstruktionen und zusätzlichen Schutz.
